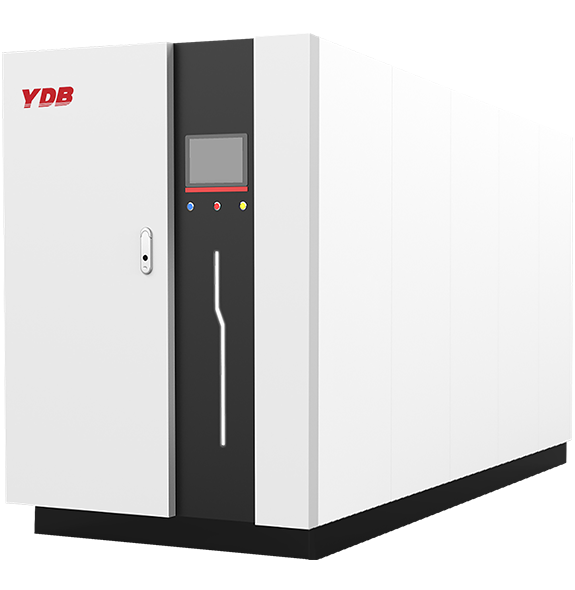

YDB系列热水机组是河南远大锅炉有限公司和西安交通大学能源与动力学院共同创新研发的低氮预混燃气集成式热水锅炉。该系列锅炉独创出“梳型”燃烧器结构,并对燃烧器与锅炉进行高度耦合,综合利用风冷和水冷技术,使机组氮氧化物排放在全工况下小于30mg。
该燃气超低氮真空热水机组具有供采暖热水、卫生热水等多种功能,并可根据用户要求提供多路热水。 锅炉燃烧室结构采用全膜式壁自然循环水管式单回程结构,出厂时已完成安装和调试,集成为机组形式出厂。独特的水管式结构排列更紧凑,烟气传热系数高,锅炉正常运行水容积只有火管锅炉的三分之一,锅炉升温更快。锅炉采用后预混燃烧技术,风冷和水冷相结合的方式降低火焰温度,实现超低氮排放。
超低氮排放
全工况NOX排放<30mg,完全适用排放严格地区
高度耦合技术
可布置多个换热器,减少换热面积和现场施工工时及材料
一体化设计
采用电子比例调节,操作更简单,使用更方便
节能减排技术
采用先进换热管,换热效率高
高热效率
燃烧器在低过量空气系数下稳定运行,热效率高达109%
无爆炸风险
多重超温超压连锁保护,终极机械防爆装置,无需监检等
低噪音运行
排烟温度更低,外壳具有消音功能,运行噪音更低
安装调试简单
出厂前已安装调试完毕,节省现场安装及调试工时和材料
辅机系统 | 辅机系统机器组成 |
燃料制备系统 | 油罐、日用油箱、燃气调压装置 |
风烟系统 | 烟囱 |
电控系统 | 普通/PLC控制柜(箱)、PLC控制系统、配电柜(高压柜、低压柜等)、配套二次仪表阀门、电线、电缆 |
汽、水系统 | 加药装置、消音器、减温减压装置 |
燃烧系统 | 燃烧机、控制箱、配套仪表阀门 |
水处理系统 | 全自动软水器、反渗透水处理系统 |
单位换算说明:
1、大卡:热量单位 相当于工程单位千卡/公斤(千卡);锅炉容量:即锅炉蒸发量,分为额定蒸发量、最大连续蒸发量(B-MCR),单位:t/h或kg/s
2、蒸汽锅炉的功率又称蒸发量,就是每小时把水变成蒸汽的量:吨/小时(T/h)或公斤/小时(kg/h)。
一吨锅炉,就是每小时能把一吨水变成水蒸气。在我国,蒸汽锅炉的蒸发量与功率的对应关系是:
1T/h=1000kg/h=0.72MW=720kW≈71.3Bhp(锅炉马力) 1MW=10^6W 1kW=1000W 1Hp(1马力,一匹)=0.745kW
1吨/时(t/h)≈60×10^4千卡(大卡)/时(kcal/h) ≈0.7兆瓦(MW) ≈720K千瓦(KW)
3、锅炉的吨位即指锅炉每小时送出的热量相当于相应吨位的饱和蒸汽的热量
4、1兆瓦(时)=1000千瓦(时) 1千瓦(时)=1千瓦特*小时=1000瓦特*3600秒=3.6*10^6焦耳 1卡=4.18焦耳 1千卡=1大卡=4.18千焦 锅炉容量 兆瓦 是表示一台锅炉的功率。
