ryq

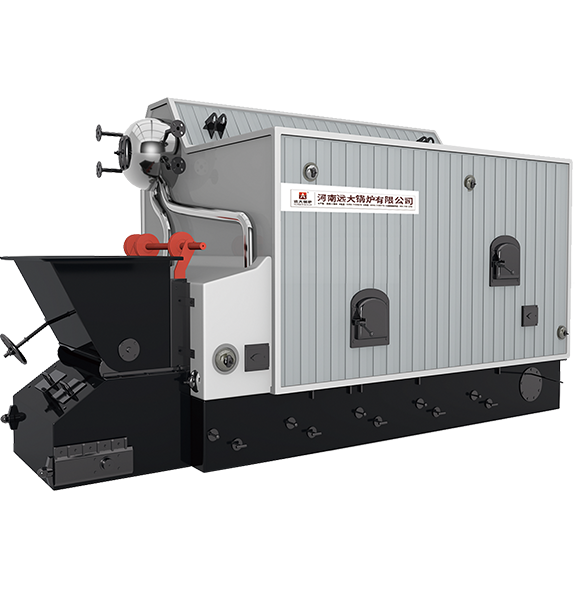

SZL系列双锅筒自动链条锅炉

热水锅炉蒸汽锅炉导热油锅炉

容量
1-40t/h
工作压力
3.8Mpa以下
适用燃料
颗粒、稻壳、花生壳、秸秆、固体废弃物等
应用行业
供暖、化工、食品、烟草、纺织、印染、饲料、医药、建材、酿酒、橡胶、医院等

索取报价联系我们

应用领域 application area

化工相关案例 >

建材相关案例 >

供热相关案例 >

食品相关案例 >

医药相关案例 >

纺织相关案例 >

包装相关案例 >

造纸相关案例 >

其他相关案例 >

产品介绍 Product introduction

SZL型系列生物质蒸汽/热水锅炉为双锅筒纵置式链条炉排水管蒸汽锅炉，以成型生物质颗粒为燃料，采用快装或组装结构。4~6t/h为快装水管结构，在厂内全部整装后出厂；6~35t/h由上下二大件组成，上部大件为本体受热面，下部大件为燃烧设备。

锅炉本体的前端为四周布置的水冷壁上部与锅筒连接下部与集箱连接组成燃烧室，以吸收炉膛辐射热，其后端在上下锅筒之间布置密集的对流管束，燃烧后的高温烟气经过二次回程横向冲刷对流受热面后引至单独布置的省煤器，最后进入除尘器经烟囱排出。

索取报价清单 定制锅炉方案

产品优势 Product advantages

水冷壁膜式结构
增加炉膛辐射受热面积，降低热损失，提高锅炉热效率
旋风燃烬室结构
内设旋风燃烬室,达到炉内一级除尘、节能、环保的效果
双层硅酸铝保温层
绝热系数高，散热损失小,提高热效率,可节能5%以上
前后水冷拱设计
受热面积大，避免塌拱现象发生，使用寿命长

操作便捷的控制系统
完备的控制功能，全方位保障设备安全稳定运行
炉膛容积大
超大炉膛容积，可适用各种生物质燃料
工业化包装设计
新颖外观设计,不锈钢外包,美观实用,防腐蚀
独立的风室结构
克服了风塞、窜风、偏烧现象 ,该设计亦获国家专利

锅炉系统 Boiler system

辅机系统	辅机系统机器组成
化水供水系统	软水、除盐水系统、除氧器、给水泵、水箱、加氨装置、加药装置
蒸汽（热水）系统	减温减压器、分汽（水）缸
燃料供应系统	上煤机、皮带输煤机、破碎机、振动筛电子皮带秤、电磁除铁器、双梨式卸料器、炉前给煤机等
烟风系统	鼓风机、引风机、烟囱等
排污（汽）系统	取样器、消音器、连排、定排
电控系统	普通控制、PLC控制
锅炉房内其它设备	循环泵、除污器、换热站等
烟气净化系统	脱硫脱硝装置、除尘器等

技术参数 technical parameter

参数项目锅炉型号	额定蒸发量	额定蒸汽压力	额定蒸汽温度	给水温度	锅炉水容积	锅炉热效率	排烟温度	适用燃料	燃料消耗量	最大件运输尺寸	最大件运输重量
参数项目锅炉型号	T/h	Mpa	℃	℃	m³	%	℃	适用燃料	Kg/h	mm	t
SZL2-1.25-T	2	1.25	194	20/104	6.76	83.13	130.67	二类烟煤木柴稻壳棕榈壳等生物质燃料	385.8	5900×2850×3460	22
SZL4-1.25-T	4				5.1	84.23	142		807	6460×3280×3462	29
SZL6-1.25-T	6				8.4	84.81	142		1209	7830×3560×3462	34
SZL8-1.25-T	8				9.4	85.02	149.15		1563.94	8870×3670×3462	40.5
SZL10-1.25-T	10				8.35	86.2	152.7		2149.3	7645×3180×3526	24
SZL12-1.25-T	12				12.8	86.56	148.7		2399.7	9258×3294×3524	37
SZL15-1.25-T	15				15.2	86.29	149.86		2568.4	11010×3300×2200	24.7
SZL20-1.25-T	20				15.5	86.8	147.4		4266.9	16680×6200×8420	25.98
注：1、可根据各地环保要求，提供专门方案； 2、当燃料热值及化学成分发生变化时，表中部分参数会发生相应变化； 3、由于技术不断创新改进，技术参数如有变动，恕不另行通知。

参数项目锅炉型号	额定热功率	额定工作压力	额定出水温度	额定回水温度	锅炉热效率	排烟温度	电压	适用燃料	燃料消耗量	最大件运输尺寸	最大件运输重量
参数项目锅炉型号	MW	Mpa	℃	℃	%	℃	V/HZ	适用燃料	Kg/h	mm	t
SZL0.7	0.7	0.7	95 115	70	＞80	＜130	380/50	生物质颗粒（16.63MJ/Kg）	151	5950×2400×3186	13.1
SZL1.4	1.4	1							302	5950×2400×3186	24.2
SZL2.8	2.8	1							596	7070×2700×3470	28.5
SZL4.2	4.2	1							880	7300×3200×3600	36.1
SZL5.6	5.6	1							1160	7350×3350×3600	39.7
SZL7	7	1							1380	7600×3350×3600	25.2
SZL10.5	10.5	1							2030	8350×3380×3650	17.6
SZL14	14	1							2700	8900×3380×3670	19.8
注：1、可根据各地环保要求，提供专门方案； 2、当燃料热值及化学成分发生变化时，表中部分参数会发生相应变化； 3、由于技术不断创新改进，技术参数如有变动，恕不另行通知。

各类常见燃料热值、耗费量、成本分析与对比（基于1吨蒸汽锅炉计算）
燃料	燃料密度（kg/m3）或（kg/Nm3）	低位发热量（KJ/kg）或（KJ/Nm3）	锅炉热效率（%）	燃烧气体排放			市场价格（元/吨）	燃料消耗量（kg/h）	燃料费用	综合评价
燃料	燃料密度（kg/m3）或（kg/Nm3）	低位发热量（KJ/kg）或（KJ/Nm3）	锅炉热效率（%）	CO2	SO2	NOx	市场价格（元/吨）	燃料消耗量（kg/h）	燃料费用	综合评价
Ⅱ类烟煤	1200	17396	80	955	11.8	4.3	600	200	120	35吨/时以上普遍适用
轻柴油	850	42875	95	818	14.2	4	7000	66.1	462	允许使用，属高成本
天然气	0.741	35590	96	420	/	0.5	3.4	70.1	238	国家普遍推广
木屑	130	13101	88	730	/	1.1	300	180	54	大多省市适用（推荐）
稻壳	120	12689	87	685	0.2	1.3	550	200	110	大多省市适用（推荐）
秸秆	80-100 （稻草-玉米）	16697 （玉米秸秆）	90	765	0.1	1.3	300	160	48	大多省市适用（推荐）
生物质成型颗粒	750	18392	90	950	/	1	800	160	128	大多省市适用（推荐）
