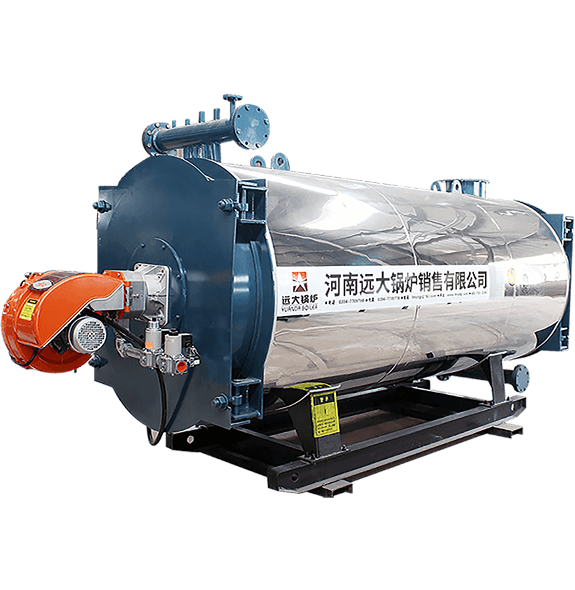

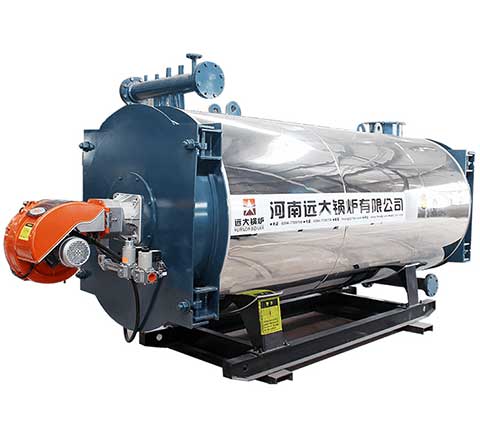

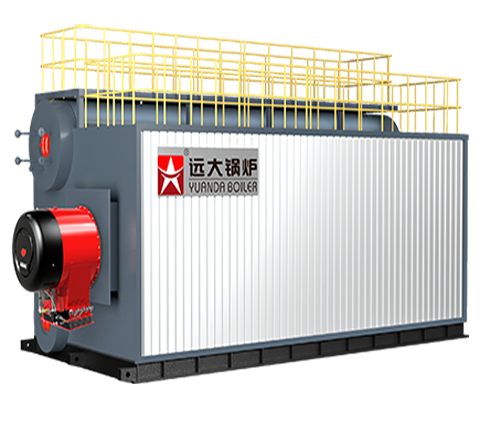

YY(Q)W系列燃气/燃油有机热载体锅炉采用三回程圆盘管结构,本体由外盘管、中盘管、内盘管等组成,盘管端部采用缩口盘管,有效的保护了锅炉端部的炉墙,配有先进的燃烧装置,锅炉运行全自动化。
燃料经燃烧器点燃燃烧后,形成的火焰充满在圆盘管内,并通过盘管壁传递辐射热,此为第一回程。燃烧产生的高温烟气在后炉门处汇聚,转向进入第二回程,即对流管束区,经对流换热后,烟气温度逐渐降低后至前炉门,并在此转向进入第三回程管束区,随后经节能器进入烟囱排向大气。该锅炉整体出厂,在工地就位后,只需接通气(油)电就可投入运行。
锅炉受热面包括四部分:炉膛辐射受热面,第一对流管束受热面,第二对流管钱受热面,节能器(余热锅炉)。
油包火三回程结构
从根本解决回燃室温度过高导致后烟箱烧坏的问题
全湿背式结构设计
全扳边对接焊缝,降低后管板温度,防止开裂
密排圆盘管设计
受热面布置充足,降低管子表面热负荷,使用更安全
设空预器或余热锅炉
锅炉尾部可设空预器或余热锅炉,提高热能利用效率
前后大开门设计
锅炉采用前后大开门设计,检修方便
多重安全保护功能
超油温、超烟温报警/低流量报警/熄火保护/系统联锁等
外观精巧
专业的工业化包装设计,不锈钢外包,美观大方,防腐蚀
用户众多
已达成合作项目超20000例,可实地考察!
辅机系统 | 辅机系统机器组成 |
燃料制备系统 | 油罐、日用油箱、燃气调压装置 |
风烟系统 | 烟囱 |
电控系统 | 普通控制柜(箱)、PLC控制系统、配电柜(高压柜、低压柜等)、配套二次仪表阀门、电线、电缆 |
汽、水系统 | 加药装置、消音器、减温减压装置 |
燃烧系统 | 燃烧机、控制箱、配套仪表阀门 |
水处理系统 | 全自动软水器、反渗透水处理系统 |
单位换算说明:
1、大卡:热量单位 相当于工程单位千卡/公斤(千卡);锅炉容量:即锅炉蒸发量,分为额定蒸发量、最大连续蒸发量(B-MCR),单位:t/h或kg/s
2、蒸汽锅炉的功率又称蒸发量,就是每小时把水变成蒸汽的量:吨/小时(T/h)或公斤/小时(kg/h)。
一吨锅炉,就是每小时能把一吨水变成水蒸气。在我国,蒸汽锅炉的蒸发量与功率的对应关系是:
1T/h=1000kg/h=0.72MW=720kW≈71.3Bhp(锅炉马力) 1MW=10^6W 1kW=1000W 1Hp(1马力,一匹)=0.745kW
1吨/时(t/h)≈60×10^4千卡(大卡)/时(kcal/h) ≈0.7兆瓦(MW) ≈720K千瓦(KW)
3、锅炉的吨位即指锅炉每小时送出的热量相当于相应吨位的饱和蒸汽的热量
4、1兆瓦(时)=1000千瓦(时) 1千瓦(时)=1千瓦特*小时=1000瓦特*3600秒=3.6*10^6焦耳 1卡=4.18焦耳 1千卡=1大卡=4.18千焦 锅炉容量 兆瓦 是表示一台锅炉的功率。
