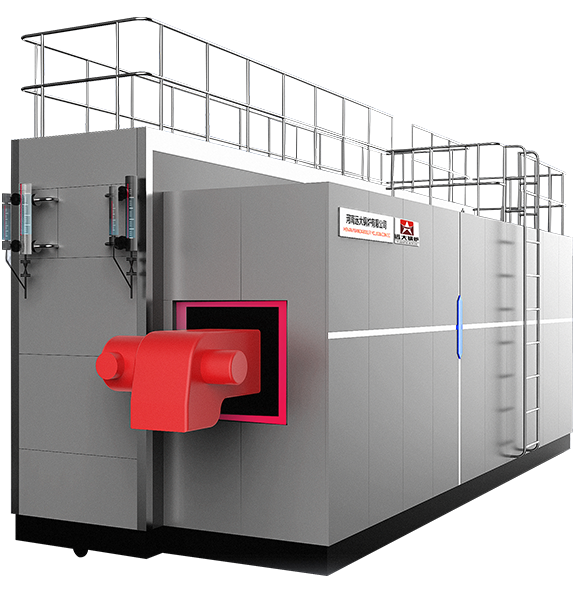

SZS系列D型纵置式锅炉

  • 容量

    1-40t/h

  • 工作压力

    3.8Mpa以下

  • 适用燃料

    天然气、焦炉煤气、沼气等气体燃料; 柴油、重油、轻油、渣油等液体燃料

  • 应用行业

    供暖、化工、食品、烟草、纺织、印染、饲料、医药、建材、酿酒、橡胶、医院等

D型纵置式锅炉
应用领域 application area
<
>
产品介绍 Product introduction

SZS系列燃油气锅炉为D型布置结构,右侧为炉膛,左侧为对流管束;通过下锅筒中间和两端的活动支座固定在本体底盘上,并保证锅炉整体向两端膨胀。


炉膛四周为膜式水冷壁,炉膛左侧的膜式水冷壁将炉膛与对流管束完全密封隔开,对流管束区后部为拉稀的错列结构,前部为顺列结构,炉膛燃烧产生的烟气从炉膛尾部的出烟口进入燃烬室、对流管束区,然后从锅炉左侧前部转向进入螺旋翅片管节能器和冷凝器,最后进入烟道排入大气。

产品优势 Product advantages
  • NOx排放<30mg/m³

    FGR再循环和分组燃烧两大核心技术实现NOx超低排放

  • 全膜式水冷壁结构

    锅炉本体密封可靠,有效防止烟气泄漏,高效节能

  • 双层硅酸铝保温层

    双层密封,双层12公分硅酸铝保温,热损小,可节能5%以上

  • 燃料适应范围广

    天然气、液化气、轻油、重油等,达到燃用多燃料要求

  • 高效换热元件

    加配节能器,换热更充分,提高换热效率,排烟温度更低

  • 安全水循环

    复合水循环结构,具有优越的停电保护功能

  • 运行成本低

    微正压运行,耗电量低,具备超负荷能力,成本大大降低

  • 锅炉房基建投资少

    锅炉总重量仅为同容量煤炉1/2,安装周期短

锅炉系统 Boiler system
辅机系统辅机系统机器组成
燃料制备系统油罐、日用油箱、燃气调压装置
风烟系统节能器、烟囱等
电控系统普通控制柜(箱)、PLC控制系统、配电柜(高压柜、低压柜等)、配套二次仪表阀门、电线、电缆
汽、水系统加药装置、消音器、减温减压装置
燃烧系统燃烧机、控制箱、配套仪表阀门
水处理系统全自动软水器、反渗透水处理系统
技术参数 technical parameter
相关产品 Related products
燃油/燃气锅炉 燃油/燃气锅炉容 量:1-40t/h工作压力:3.8Mpa以下
超低氮锅炉 超低氮锅炉容 量:1-40t/h工作压力:3.8Mpa以下
一体冷凝锅炉 一体冷凝锅炉容 量:1-40t/h工作压力:3.8Mpa以下
<
>
服务支持 Service support
完善的服务体系为您保驾护航
在远大,我们向用户承诺:
  • 12个月内 免费维修(自发货起)
  • 24小时内 完成专业工程师派遣
  • 365 全年无休热线待命
免费报价 Free quotation
填写需求信息,免费获取锅炉报价方案

我们将会在最短的时间内与您取得联系(严格保护信息不会泄露,请放心填写)

X
锅炉热量单位换算工具
  • 万大卡(10⁴Kcal/h)
  • 蒸吨/时(t/h)
  • 千瓦(kw)
  • 兆瓦(mw)
  • 千焦(kj)
  • 公斤力·米/秒(kgf·m/s)
  • Btu(英制热量单位)

单位换算说明:
1、大卡:热量单位 相当于工程单位千卡/公斤(千卡);锅炉容量:即锅炉蒸发量,分为额定蒸发量、最大连续蒸发量(B-MCR),单位:t/h或kg/s
2、蒸汽锅炉的功率又称蒸发量,就是每小时把水变成蒸汽的量:吨/小时(T/h)或公斤/小时(kg/h)。
一吨锅炉,就是每小时能把一吨水变成水蒸气。在我国,蒸汽锅炉的蒸发量与功率的对应关系是: 1T/h=1000kg/h=0.72MW=720kW≈71.3Bhp(锅炉马力) 1MW=10^6W 1kW=1000W 1Hp(1马力,一匹)=0.745kW 1吨/时(t/h)≈60×10^4千卡(大卡)/时(kcal/h) ≈0.7兆瓦(MW) ≈720K千瓦(KW)
3、锅炉的吨位即指锅炉每小时送出的热量相当于相应吨位的饱和蒸汽的热量
4、1兆瓦(时)=1000千瓦(时) 1千瓦(时)=1千瓦特*小时=1000瓦特*3600秒=3.6*10^6焦耳 1卡=4.18焦耳 1千卡=1大卡=4.18千焦 锅炉容量 兆瓦 是表示一台锅炉的功率。
